NUESTRA DIFERENCIA DIGITAL

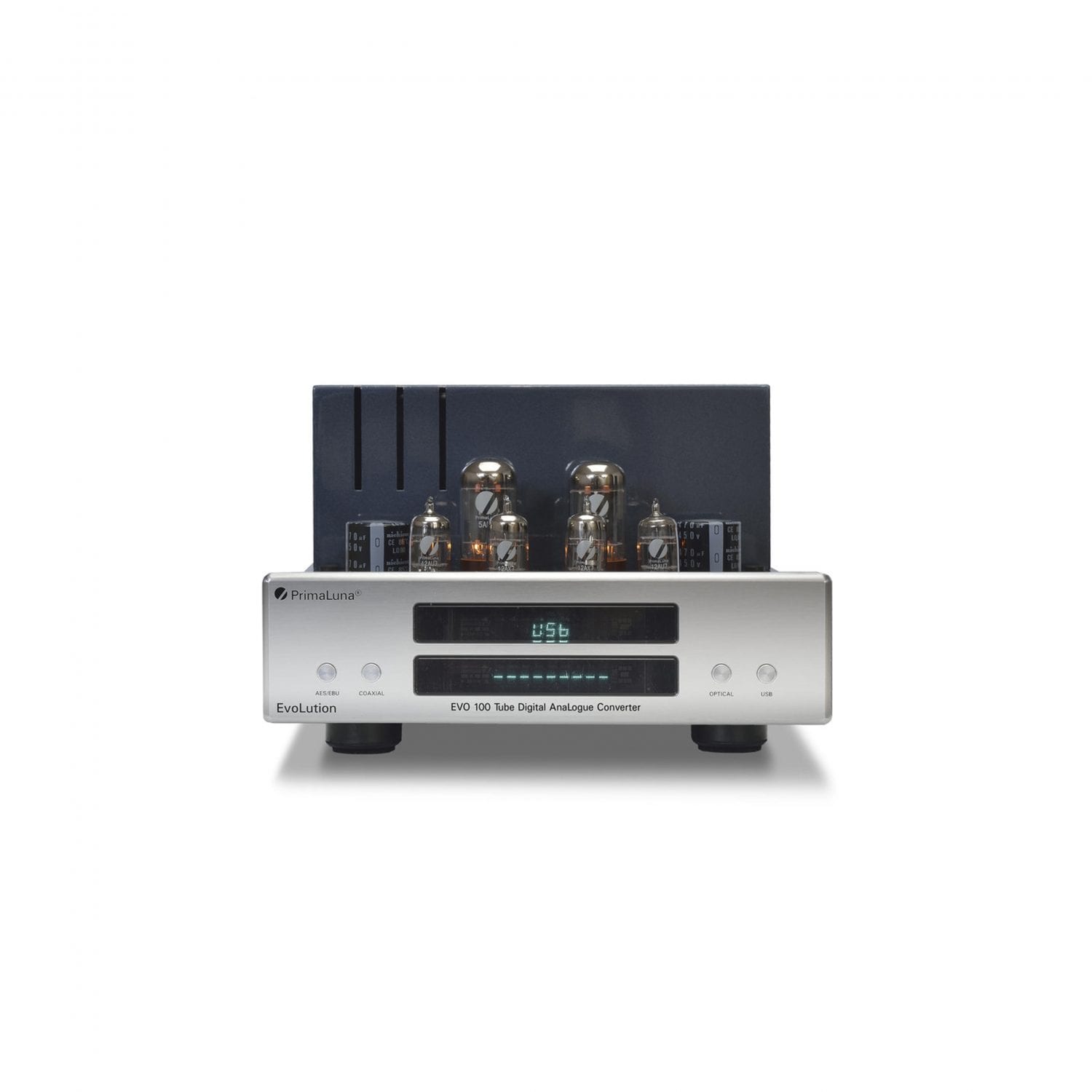

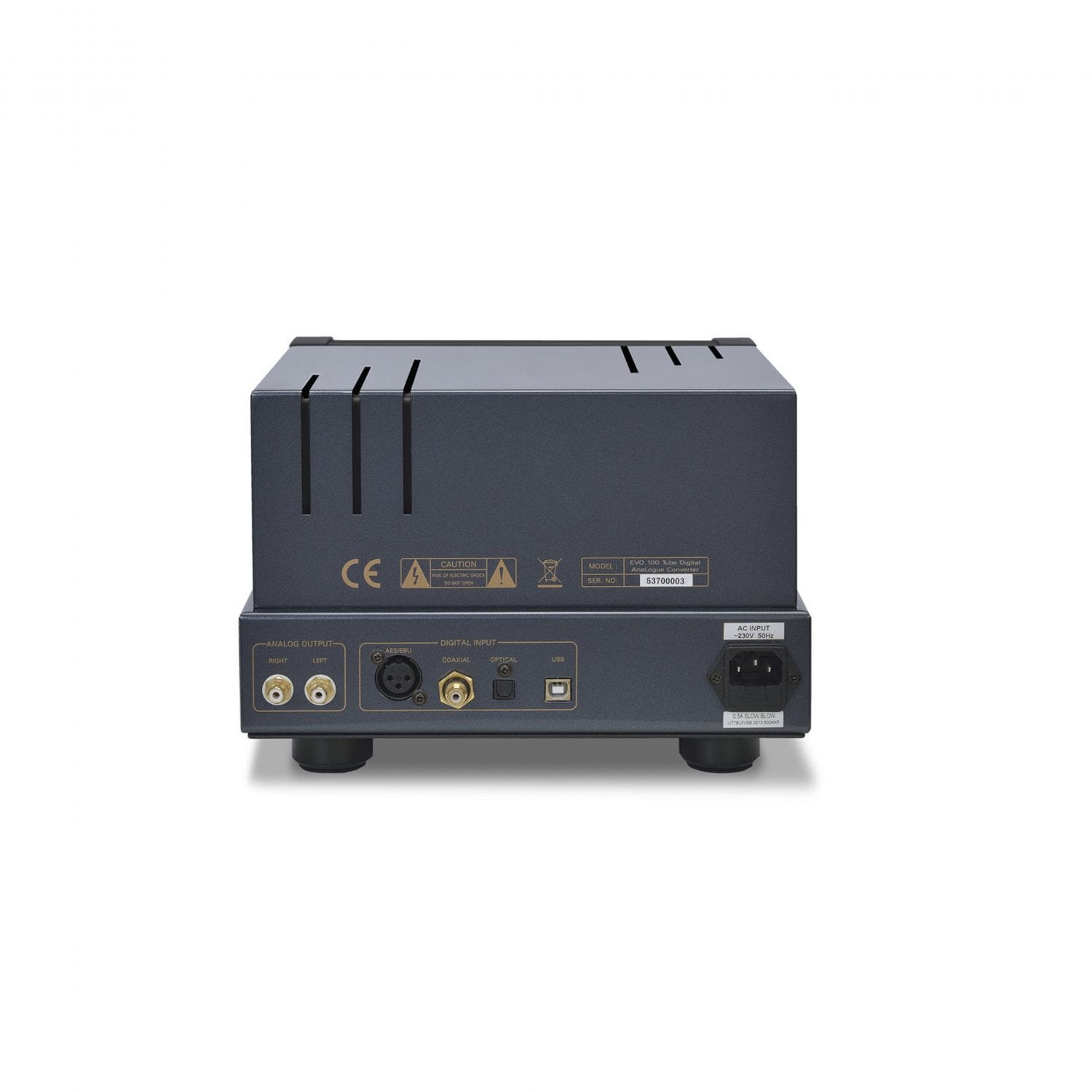

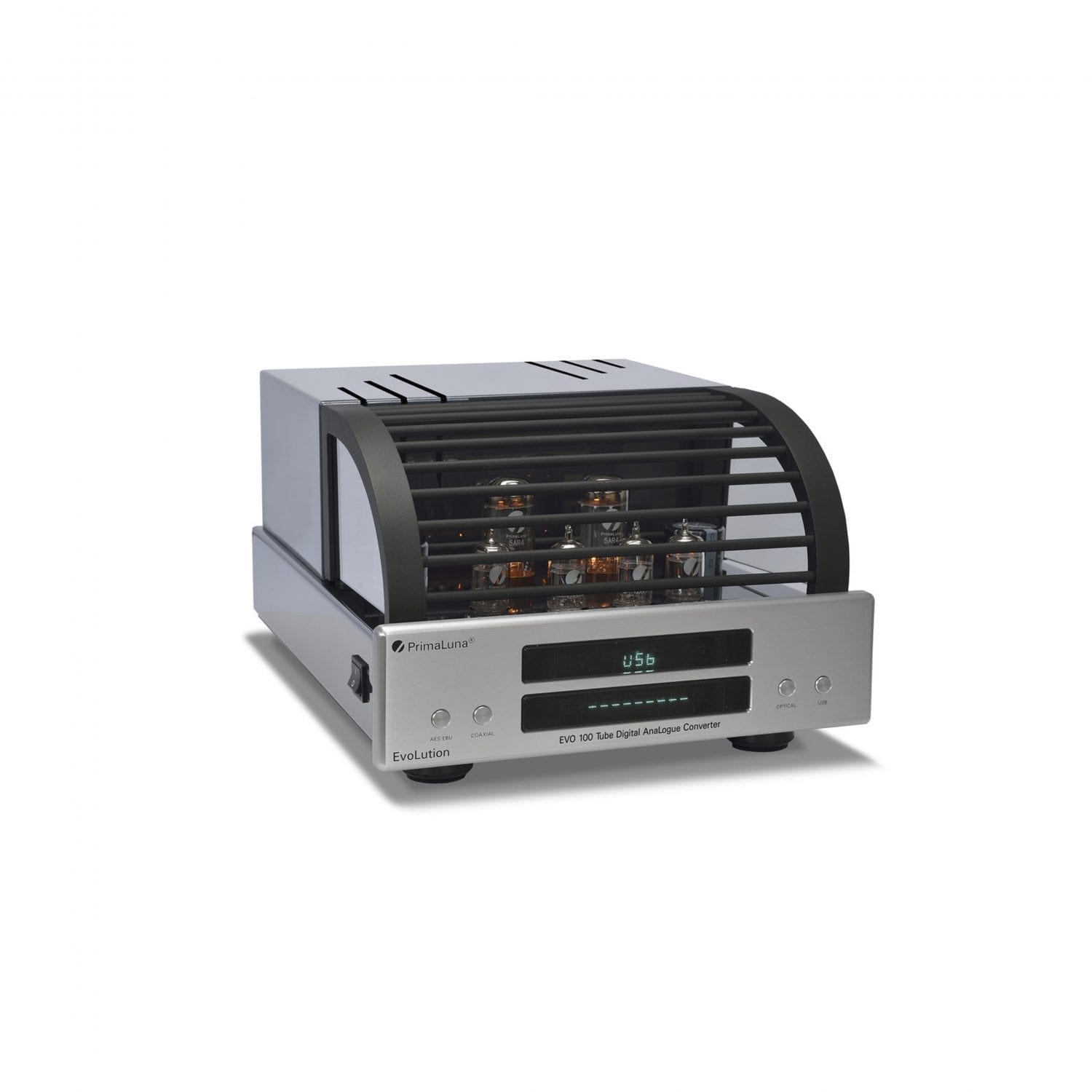

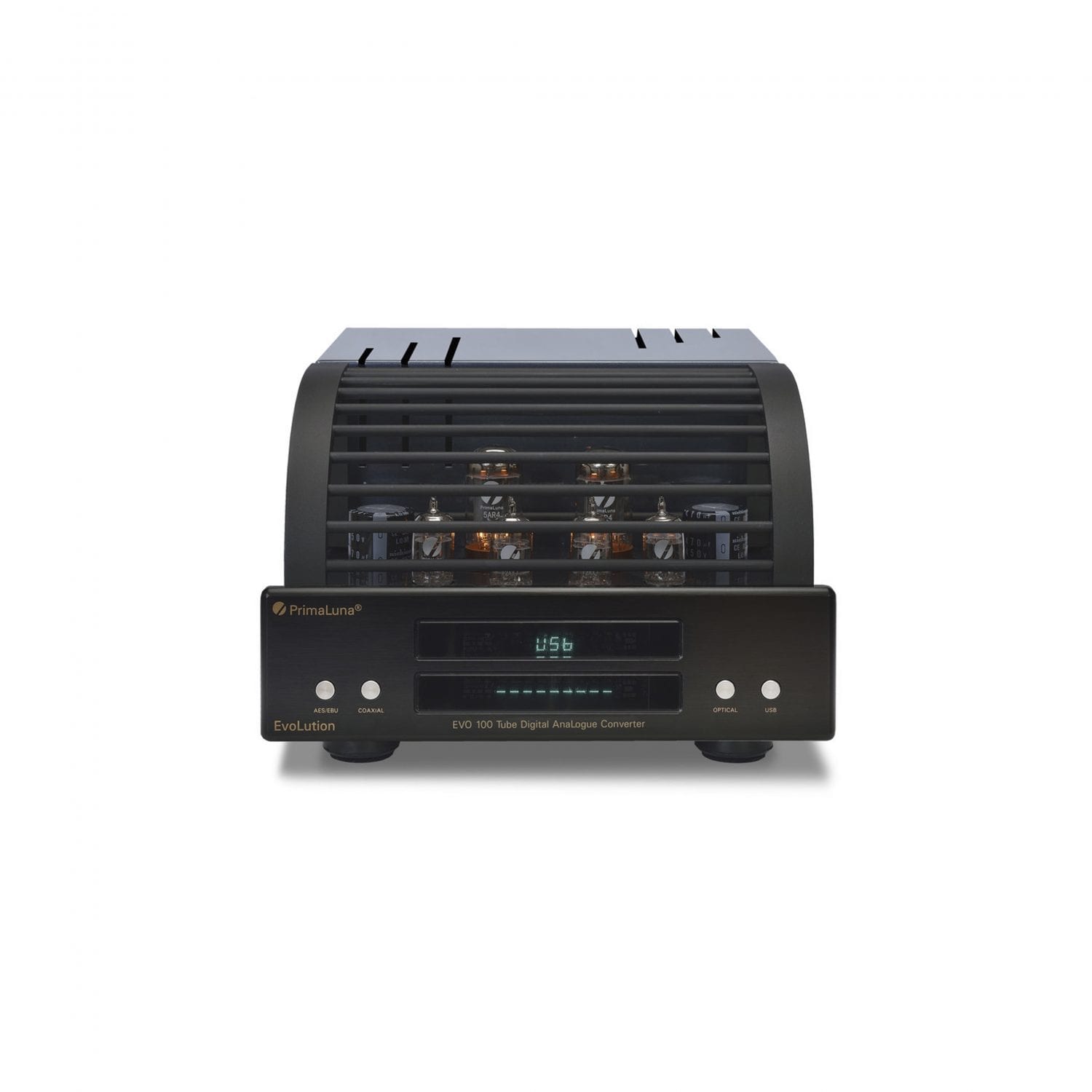

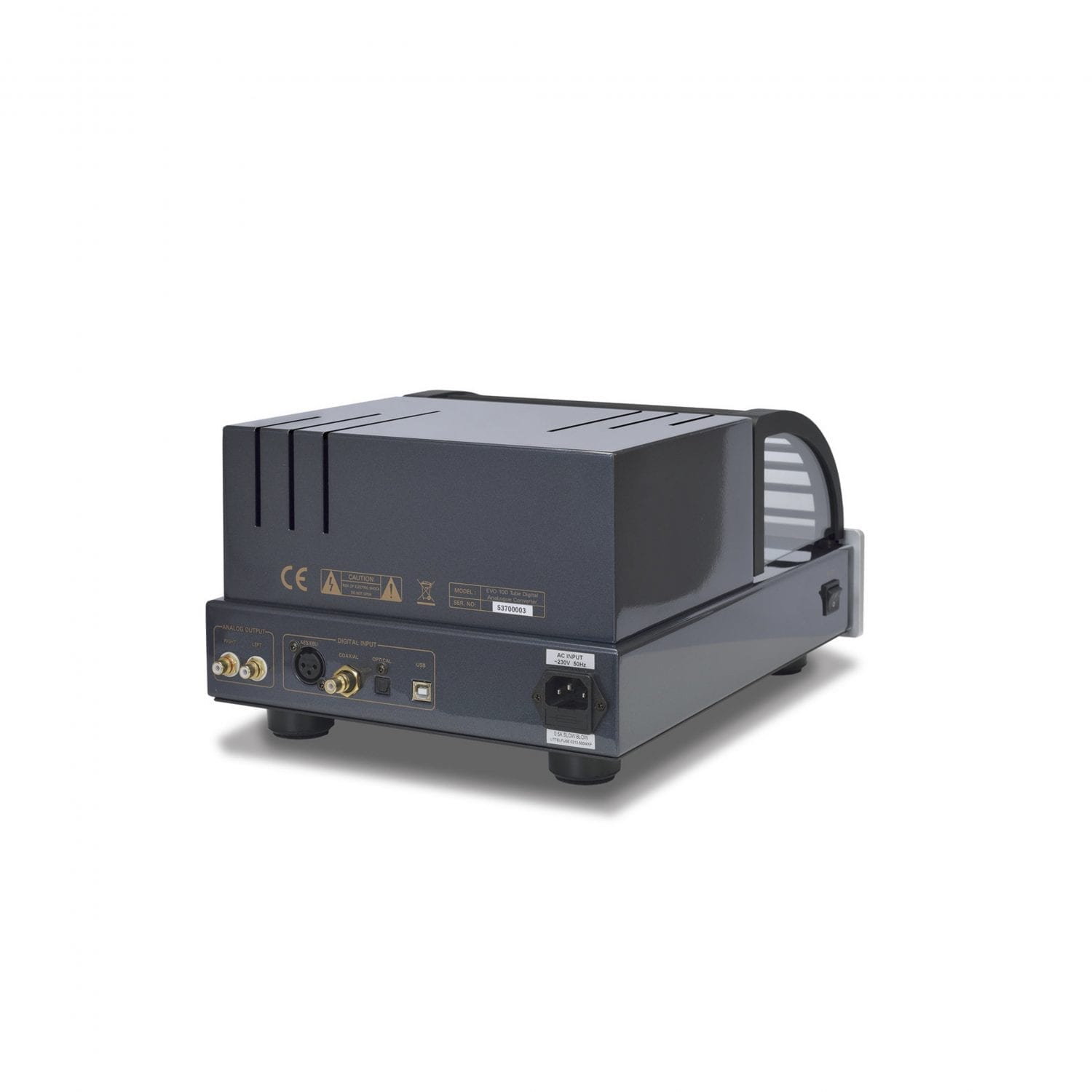

El SuperTubeClock ™

Aquí es donde ocurre la magia … el SuperTubeClock ™ reemplaza el oscilador de estado sólido que normalmente se encuentra en un DAC con un tubo de vacío de mini triodo. Al usar un tubo, hemos reducido significativamente la cantidad de vibración y ruido, lo que resulta en una recuperación de detalles superior. Esto a su vez produce detalles y dinámicas superiores de arriba a abajo y una musicalidad general mejorada.

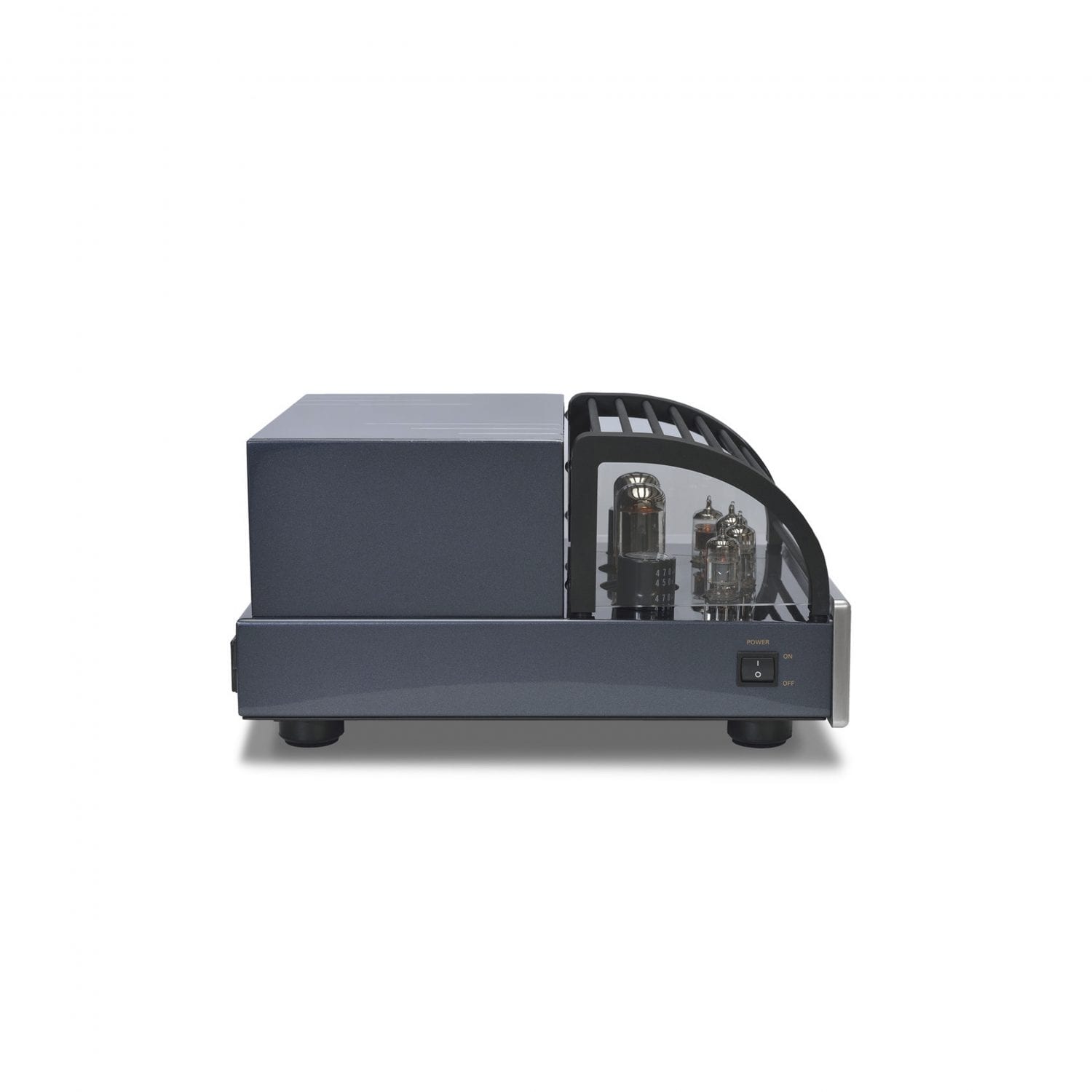

Primero, una nota sobre el tubo: el tubo es un tríodo militar ruso muy resistente y de larga duración, diseñado específicamente para propósitos de oscilación … que es su función aquí. Funciona de manera muy conservadora, por lo que la esperanza de vida es de aproximadamente 5 a 10 años de tiempo de funcionamiento. El pequeño sobre de vidrio garantiza unos micrófonos muy bajos.

Los tubos de triodo son dispositivos de bajo ruido inherente y extremadamente lineales cuando se usan correctamente. Esto significa que la onda de frecuencia de oscilación que produce es muy pura y limpia. El ruido en las bandas laterales, de 10Hz a 100kHz a ambos lados de la frecuencia de oscilación, es extremadamente bajo. Este es el espectro importante para el audio. Todo lo que está por debajo y más allá puede ser ignorado.

Cuando se vuelven a bloquear las entradas, cualquier ruido que se genera aquí aparece sin filtrar y sin atenuar en la entrada del chip de conversión e inyecta jitter, que a partir de ese momento es una parte indistinguible del flujo de audio digital. Ninguna cantidad de limpieza podrá eliminar este ruido una vez que llegue a este punto; Se ha convertido en parte de la señal de audio. Este ruido «se desplaza» en la señal de audio, por lo que no se escucha como ruido, sino como borrones de notas y enmascaramiento de detalles. Hay una pérdida distintiva de dinámica, pureza tonal, silencio inter-transitorio y sentido de la temporización. A esto lo llamamos «modulación de ruido».

Esta es la razón por la cual el ruido bajo, especialmente en las bandas laterales de 10Hz-100kHz del oscilador, es tan crucial. Nuevamente: debajo y más allá de estos extremos de frecuencia es trivial, porque no afectará el audio y no alcanzará las salidas analógicas.

Cuando se usa el reloj para sincronizar el chip DAC, se produce una situación similar a la descrita anteriormente: el ruido aparece en la ubicación donde el flujo de audio digital se convierte en pasos sucesivos en una onda de escalera, que representa la señal de audio analógica. Cada paso debe ser EXACTAMENTE 1 / 441000th, 1 / 96000th, 1 / 176400th, o 1 / 192000th. El ruido inyectado introduce una desviación en el tiempo que es la réplica exacta de ese ruido. Esto significa que la señal de audio en las salidas del chip DAC tiene el ruido en él, nuevamente como parte inherente de la señal. Ninguna cantidad de filtrado eliminará el ruido una vez que llegue a este paso. Nuevamente, experimentamos ese enmascaramiento y enmascaramiento de detalles, con esa pérdida distintiva de dinámica, pureza tonal, silencio inter-transitorio y sentido de la sincronización.

La onda de frecuencia de oscilación que produce un tubo es una onda sinusoidal. Eso no es bueno: tiene que ser convertido a una onda cuadrada. Este es un procedimiento muy delicado: cuando los bordes ascendentes y descendentes de una onda cuadrada no son lo suficientemente inclinados, existe una cierta ventana durante la cual la transición real del bit de datos no está definida exactamente en el tiempo. Deja espacio para ser demasiado tarde o demasiado temprano. Este es un proceso en parte aleatorio, y en parte depende de las condiciones circundantes; como las variaciones de voltaje de la fuente de alimentación, el ruido de tierra, el CMOS inherente o la interferencia de chip en el decodificador o el chip DAC, etc. Todas estas variaciones de temporización son ruido, y se denominan fluctuaciones de varias fuentes. Cuanto más pronunciados sean los bordes, más exactamente se definirá el momento de transición, lo que dará como resultado menos ruido (jitter). Cuando un reloj produce una frecuencia muy estable con tan bajo jitter,

Aquí hay algunas imágenes reales de SuperTubeClock ™ de lo que puede hacer: a los expertos les gustarán. Ningún otro reloj comercial en la Tierra producirá una onda cuadrada como esta.

Cada onda cuadrada que se ve a continuación se mide en un osciloscopio analógico Philips PM3295A de 400 MHz con sondas LeCroy 10: 1. Estas sondas atenúan la señal en un factor de 10 para no cargar el dispositivo bajo prueba con ninguna carga, resistiva o capacitiva. Por lo tanto, la resolución vertical en la imagen del alcance debe multiplicarse por 10. Por ejemplo, cuando ve ~ 0.1V, en realidad está midiendo ~ 1V (AC).

El SuperTubeClock ™ genera una onda cuadrada a 8.4672mHz. La pendiente vertical se mide a ~ 500 mV (cada línea horizontal negra representa 500 mV contando desde arriba hacia abajo). El recorrido vertical de pico a pico de la onda cuadrada a esta frecuencia es de 3.5 voltios, lo cual es excelente.

Cada línea vertical negra que va de izquierda a derecha representa 10 nanosegundos. Cuanto más rápido pueda ir un reloj de pico a pico, mejor.

Las ondas cuadradas se presentan cada vez más como ondas sinusoidales a medida que aumenta la frecuencia. Por lo tanto, una onda de 8.4672 mHz como la de arriba aún se puede identificar como una onda cuadrada, pero a medida que nos acercamos a 42.2 mHz, normalmente una onda cuadrada se redondeará casi completamente y aparecerá como una onda sinusoidal. Cuando una onda cuadrada comienza a redondearse, significa que la sincronización de las transmisiones digitales se ha vuelto más insegura, lo que permite la introducción de más ruido y fluctuaciones que luego se presentan al DAC.

Aquí vemos la onda cuadrada generada por el SuperTubeClock ™ a 42.2mHz. Como puede ver, la onda cuadrada todavía tiene una forma cuadrada muy perceptible. Esto significa que el reloj es MUY rápido, lo que deja muy poco tiempo para introducir vibraciones y ruidos que pueden interferir con la calidad del sonido como se mencionó anteriormente. Mire de cerca la imagen de la izquierda (haga clic para ampliar). Cada línea vertical negra que se extiende de izquierda a derecha representa 5 nanosegundos. El tiempo que tarda la pendiente en ir desde la barra superior hasta la parte inferior ocupa aproximadamente 1/3 de ese cuadrado negro, que es de aproximadamente 1.67 nanosegundos.

Piénsalo … eso es 1.6 BILLONES de segundo. Cada línea horizontal negra en esta medida representa ~ 1V de arriba a abajo. Al igual que en la primera ola de arriba, el recorrido de pico a pico a 42.2mHz es de aproximadamente 3.6 voltios, lo que también es excelente.

Este tipo de velocidad es crucial para garantizar la precisión en la recuperación detallada. Esto, a su vez, introduce menos ruido e inestabilidad, lo que resulta en mejores transitorios, mayor claridad, mejor dinámica y una tonalidad musical pura.
