C83

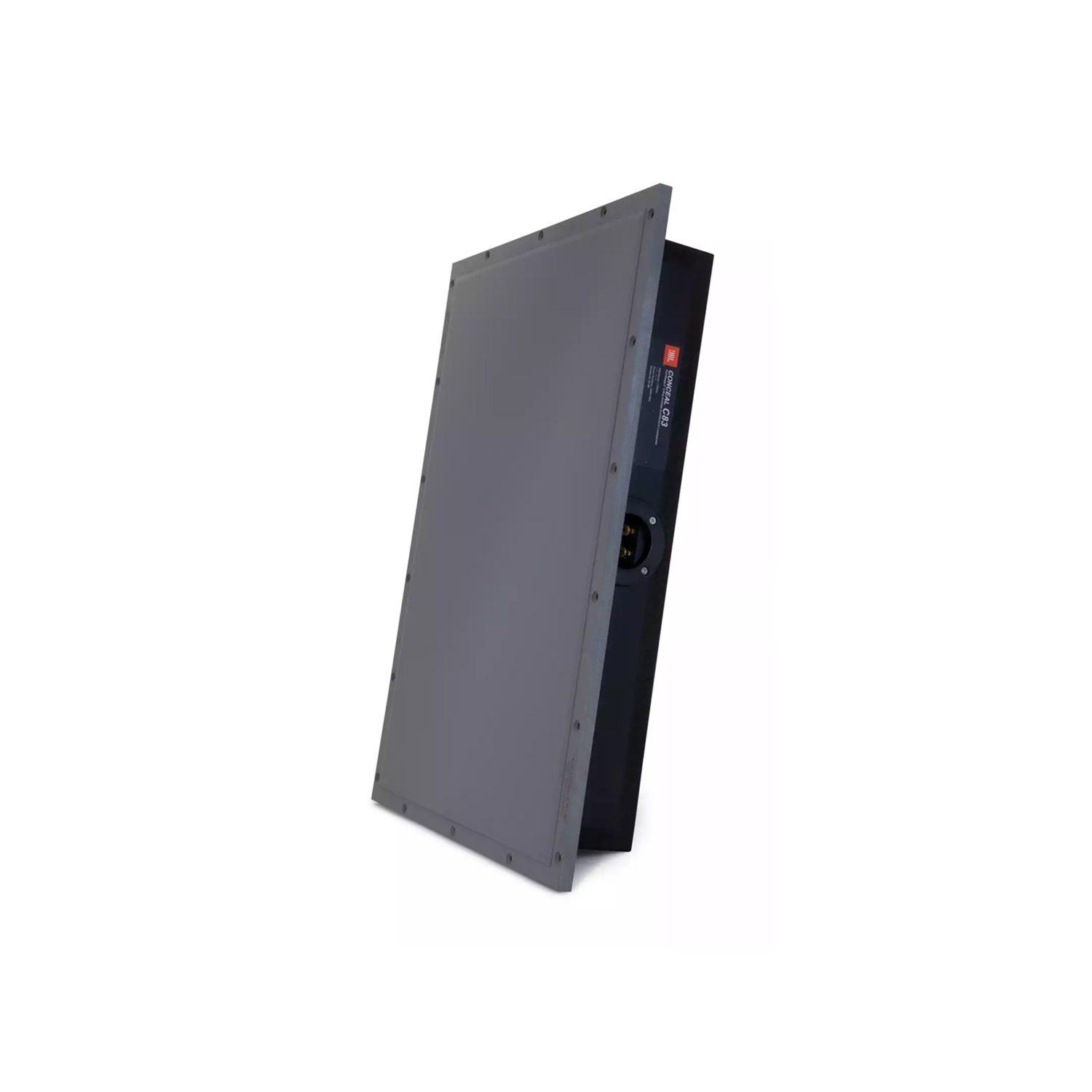

El JBL Conceal Series C83 es un parlante arquitectónico invisible de alto rendimiento que presenta un diseño de panel único con un rendimiento acústico superior. El panel C83 incluye un marco rígido que aloja los controladores y componentes acústicos que se encontrarían en un altavoz arquitectónico convencional de pared o de techo. El marco se adhiere directamente al marco estructural de la pared, mientras que la cara del altavoz, el panel FidelityGlass ™, presenta una superficie lisa y duradera que está diseñada para tener un acabado similar al panel de yeso que lo rodea. Con los bordes del altavoz alineados con el tablero de pared, las uniones se sellan con cinta adhesiva y se sellan utilizando métodos y técnicas comunes. Una vez lijado y preparado adecuadamente, simplemente necesita pintar o empapelar la superficie del altavoz para que coincida con el acabado deseado.

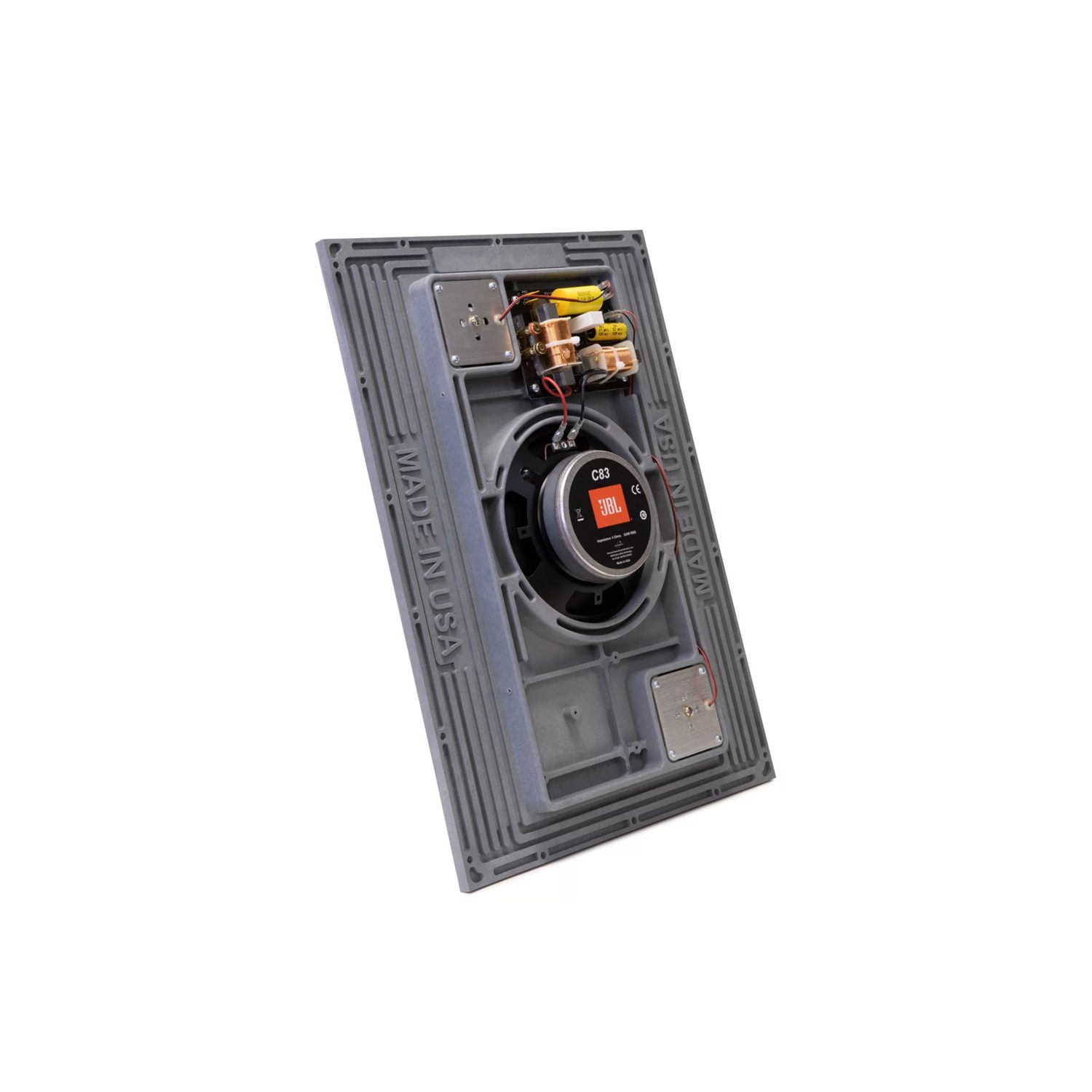

El C83 contiene dos elementos impulsores que trabajan en conjunto con el panel acústico FidelityGlass ™ para proporcionar el componente de frecuencia media y alta del sonido. El panel también utiliza un controlador de baja frecuencia de 8 pulgadas que trabaja en conjunto con el panel FidelityGlass para ofrecer un rendimiento de graves impresionante. Esta combinación de controladores y tecnologías patentadas da como resultado un sonido de alto rendimiento que normalmente solo se encontraría en grandes altavoces de pared convencionales.La base del panel del C83 es un deflector moldeado por compresión que proporciona un marco rígido para todo el conjunto. El panel acústico FidelityGlass se fija al marco y sirve como diafragma para los transductores. Dentro del panel, un controlador de neodimio de frecuencia media y un controlador de neodimio de alta frecuencia funcionan en armonía con los materiales personalizados y la afinación del panel FidelityGlass para brindar detalles prístinos y un sonido preciso. Equilibrando el sistema C83, un woofer de alta potencia de 8 pulgadas (200 mm) que funciona junto con el panel FidelityGlass y una carcasa sintonizada ofrece un rendimiento de graves sólido que rivaliza con el de las soluciones visibles tradicionales. La red de cruce avanzada se basa en la experiencia acústica líder en la industria de JBL e incluye circuitos de protección con restablecimiento automático para el sistema C83, lo que garantiza la máxima confiabilidad a largo plazo. La caja trasera de madera integrada ayuda a enfocar el sonido en la habitación y minimizar la intrusión acústica en los espacios adyacentes.La instalación del altavoz invisible Conceal se logra de la misma manera que instalaría un parche de yeso estándar. Para construcciones nuevas, se encuentra disponible un accesorio de tablero de madera para marcar la ubicación mientras se instala el panel de yeso. Hay instrucciones detalladas disponibles para ayudar a garantizar una instalación adecuada. Después de instalar y volver a verificar el registro del panel contra el panel de yeso, es clave probar que los altavoces funcionen correctamente con una fuente de sonido amplificada antes de pasar a las etapas de acabado y encintado del panel de yeso.La completa invisibilidad de los productos de la serie Conceal combinada con su amplio patrón de cobertura acústica hemisférica permite una ubicación óptima prácticamente en cualquier lugar de una habitación, ya sea en una pared o en un techo. Los beneficios estéticos terminados superan con creces los de un altavoz de pared o de techo tradicional, lo que da como resultado un nuevo nivel de rendimiento. La serie JBL Conceal es la solución definitiva para audio arquitectónico de alto rendimiento.
- Aspectos destacados y especificaciones
- Documentos y descargas
Oculte los aspectos más destacados del C83
-
Diseño de una pieza con controlador LF de 8 pulgadas (200 mm) y controladores MF / HF de doble elemento
-
Panel acústico patentado FidelityGlass ™ y deflector moldeado por compresión
-
Transductores de diseño personalizado con red de cruce acústico premium JBL
-

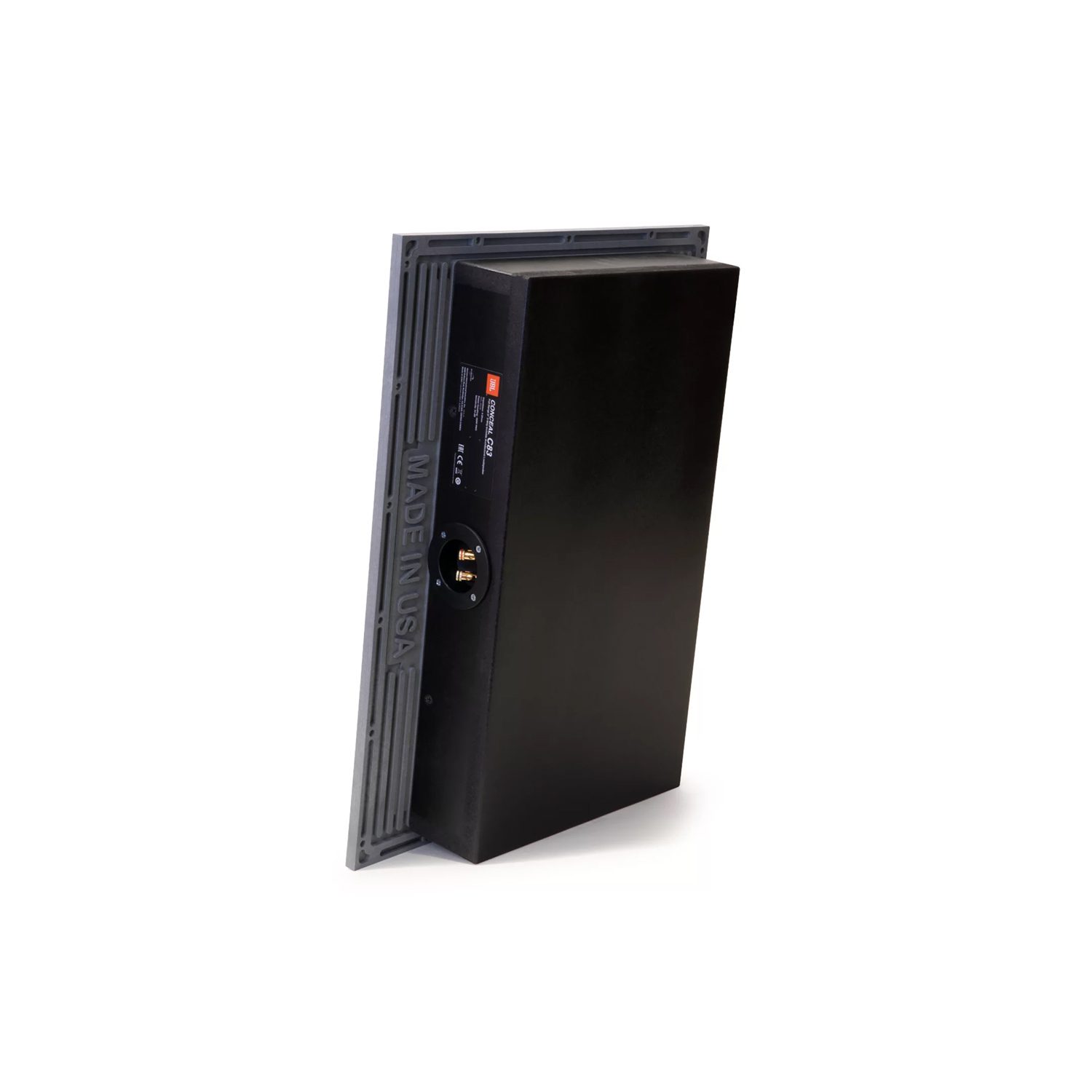

Recinto de caja posterior de madera integrado para reducir la intrusión acústica en los espacios adyacentes
-
El sistema de altavoces se instala como un parche de yeso estándar
-
La superficie que se puede pintar también puede tener un acabado personalizado para una total invisibilidad
Especificaciones generales
Escribe | Parlante de pared / techo de 3 vías |
---|---|
Driver de baja frecuencia | Woofer de 8 pulgadas (203 mm) con bobina móvil de 1,5 pulgadas (38 mm) |
Controlador de frecuencia media | Transductor de bobina móvil de 1,18 pulgadas (30 mm) con imán de neodimio |
Controlador de alta frecuencia | Transductor de bobina móvil de 1 pulgada (25 mm) con imán de neodimio |
Potencia de amplificador recomendada | 50 – 160 WRMS |
Impedancia | 4 ohmios |
Sensibilidad del altavoz | 84 dB / 1W / 1m medidos en la habitación |
Respuesta frecuente | 45 Hz – 20 kHz (-6 dB) medidos en la habitación |
Frecuencia de cruce | 500 Hz |
Tipo de caja | Sellado, con caja posterior de madera |
Proteccion | Dos dispositivos independientes de reinicio automático (LF y MF / HF) |
Tipo de entrada | Postes de unión con resorte bañados en oro de cinco vías |
Garantía | 5 años |
Dimensiones
Dimensiones del panel | 22 «de alto x 15-7 / 8» de ancho x 3-7 / 8 «de profundidad (559 mm de alto x 403 mm de ancho x 98 mm de profundidad) |
---|---|
Dimensiones de corte | 22-1 / 8 «de alto x 16» de ancho (562 mm de alto x 406 mm de ancho) |
Profundidad de montaje | 3-3 / 8 pulgadas (86 mm) |
Peso del Producto | 21,8 libras (9,9 kg) |
Peso de envio | 25,5 libras (11,5 kg) |
